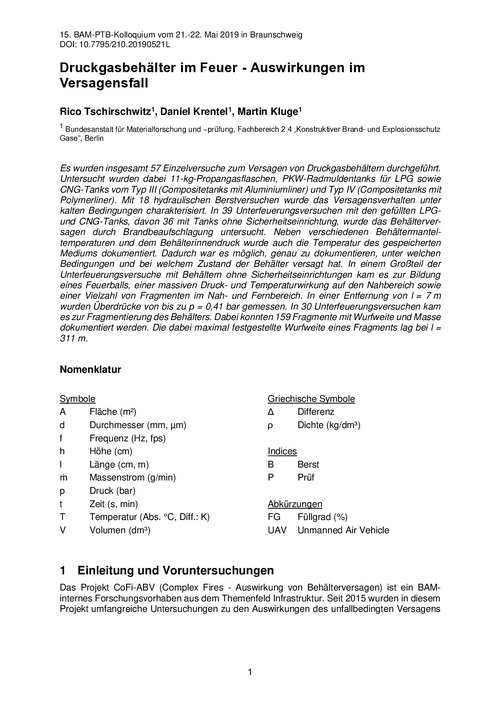

Titel: Druckgasbehälter im Feuer - Auswirkungen im Versagensfall
Autoren: Tschirschwitz, Rico, Bundesanstalt für Materialforschung und -prüfung, Berlin
Krentel, Daniel, Bundesanstalt für Materialforschung und -prüfung, Berlin
Kluge, Martin, Bundesanstalt für Materialforschung und -prüfung, Berlin
Beitragende: HostingInstitution: Physikalisch-Technische Bundesanstalt (PTB), ISNI: 0000 0001 2186 1887
Seiten:20
Sprache:de
DOI:10.7795/210.20190521L
Art der Ressource: Text / Article
Herausgeber: Physikalisch-Technische Bundesanstalt (PTB)
Rechte: Vervielfältigung nur zum eigenen persönlichen Gebrauch.
Daten: Verfügbar: 2019-04-26
Datei: Datei herunterladen (application/pdf) 939.83 kB (962391 Bytes)
MD5 Prüfsumme: e545868eec246ccccea2f2a3d2657a76
SHA256 Prüfsumme: be8775ec5563d6299ff585fe2e3a59dcfaeb58116deca9fddf3a01773b541f2d
Schlagworte Explosionsschutz ; Druggasbehälter ; Unterfeuerungsversuche ; Behälterversagen
Zusammenfassung: Es wurden insgesamt 57 Einzelversuche zum Versagen von Druckgasbehältern durchgeführt. Untersucht wurden dabei 11-kg-Propangasflaschen, PKW-Radmuldentanks für LPG sowie CNG-Tanks vom Typ III (Compositetanks mit Aluminiumliner) und Typ IV (Compositetanks mit Polymerliner). Mit 18 hydraulischen Berstversuchen wurde das Versagensverhalten unter kalten Bedingungen charakterisiert. In 39 Unterfeuerungsversuchen mit den gefüllten LPG- und CNG-Tanks, davon 36 mit Tanks ohne Sicherheitseinrichtung, wurde das Behälter¬ver¬sagen durch Brandbeaufschlagung untersucht. Neben verschiedenen Behältermantel¬temperaturen und dem Behälterinnendruck wurde auch die Temperatur des gespeicherten Mediums dokumentiert. Dadurch war es möglich, genau zu dokumentieren, unter welchen Bedingungen und bei welchem Zustand der Behälter versagt hat. In einem Großteil der Unterfeuerungsversuche mit Behältern ohne Sicherheitseinrichtungen kam es zur Bildung eines Feuerballs, einer massiven Druck- und Temperaturwirkung auf den Nahbereich sowie einer Vielzahl von Fragmenten im Nah- und Fernbereich. In einer Entfernung von l = 7 m wurden Überdrücke von bis zu p = 0,41 bar gemessen. In 30 Unterfeuerungsversuchen kam es zur Fragmentierung des Behälters. Dabei konnten 159 Fragmente mit Wurfweite und Masse dokumentiert werden. Die dabei maximal festgestellte Wurfweite eines Fragments lag bei l = 311 m.
Informationen zur Reihe: Dies ist ein Beitrag für das 15. BAM-PTB-Kolloquium zur chemischen und physikalischen Sicherheitstechnik am 21. und 22. Mai 2019 bei der PTB in Braunschweig.
Zitierform: Tschirschwitz, Rico ; Krentel, Daniel ; Kluge, Martin. Druckgasbehälter im Feuer - Auswirkungen im Versagensfall, 2019. Physikalisch-Technische Bundesanstalt (PTB). DOI: https://doi.org/10.7795/210.20190521L
