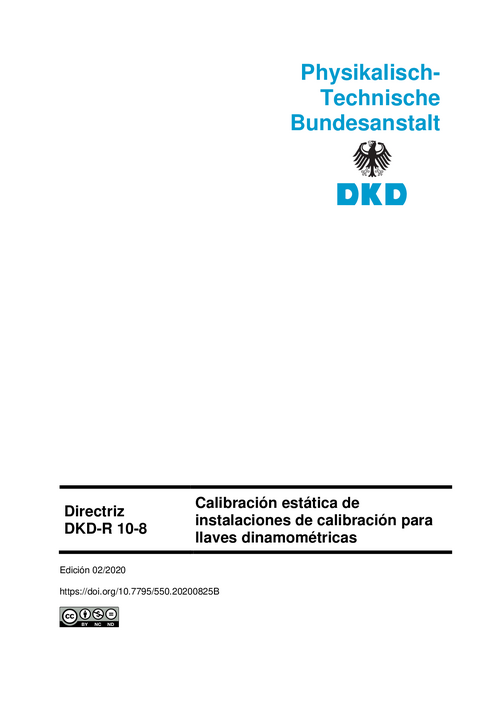

Titel: Calibración estática de instalaciones de calibración para llaves dinamométricas : Directriz DKD-R 10-8
Autoren: Physikalisch-Technische Bundesanstalt, Braunschweig, Physikalisch-Technische Bundesanstalt (PTB), ISNI: 0000 0001 2186 1887
Beitragende: HostingInstitution: Physikalisch-Technische Bundesanstalt (PTB), ISNI: 0000 0001 2186 1887
Seiten:29
Sprache:es
DOI:10.7795/550.20200825B
Version:02/2020
Art der Ressource: Text / Technical Requirement
Herausgeber: Physikalisch-Technische Bundesanstalt (PTB)
Rechte: https://creativecommons.org/licenses/by-nc-nd/3.0/de/
CC by-nc-nd 3.0
Beziehungen: IsVariantFormOf: DOI 10.7795/550.20200210
Daten: Verfügbar: 2021-04-08
Erstellt: 2020-02
Datei: Datei herunterladen (application/pdf) 395.13 kB (404613 Bytes)
MD5 Prüfsumme: a48b01a59663c80122878eb34085544a
SHA256 Prüfsumme: b7c1331ffeaed6b4d2510302c013d5f3ab122be59ac721814213ad7117b73d65
Schlagworte Directriz DKD , estandarización ; normalización ; calibración ; calibración estática de instalaciones de calibración para llaves di
Zusammenfassung: En este documento, las instalaciones de calibración para llaves dinamométricas se denominan también dispositivos de calibración de llaves dinamométricas (o brevemente dispositivo de calibración).
Esta directriz se aplica para calibrar instalaciones de calibración para llaves dinamométricas mediante llaves de transferencia de par de torsión sirviendo como patrones de transferencia y respalda los requisitos correspondientes de la norma DIN EN ISO 6789. Se describe un procedimiento para determinar la incertidumbre relativa de estos dispositivos.
Esta directriz excluye la utilización de barras y discos de calibración de longitud fija como patrones de transferencia, dado que con estos instrumentos no es posible determinar el parámetro span (alcance) a diferentes longitudes de brazo de palanca - y, por lo tanto, la realización de una calibración adecuada o la determinación correcta de la incertidumbre tampoco es posible. En el contexto de la presente directriz, las instalaciones de calibración para llaves dinamométricas son instrumentos especiales de medición de par de torsión que, por su diseño, permiten introducir el par de torsión mediante un instrumento de medición de par de torsión con brazo de palanca. Esta directriz tiene en cuenta las condiciones diferentes de aplicación de la fuerza sobre el objeto a calibrar respecto a las de los instrumentos de medición de par de torsión según la norma DIN 51309.
Una vez encendidos, los dispositivos de calibración en los que la supresión o dispersión del cero integrada no pueda desconectarse durante la calibración no deben apagarse y encenderse de nuevo a efectos del taraje durante todo el proceso de calibración. Esto sólo se permite si la documentación técnica del fabricante exige un tarado adicional durante la aplicación del dispositivo. Los instrumentos que sólo pueden registrar valores picos no se consideran calibrables según la presente directiva.
Bajo el término instalación de calibración para llaves dinamométricas se entiende el dispositivo en su totalidad, es decir la instalación completa desde el transductor de par hasta la unidad de indicación.
La fecha de puesta en aplicación de la presente directriz es el 1 de marzo de 2020. Paralelamente, la directriz DKD-R 3-8 (edición 09/2018) seguirá siendo aplicable hasta el 28 de febrero de 2022. En el caso de que esta directriz se utilice junto con la directriz DKD-R 3-7 (edición 09/2018) - es decir, si un dispositivo de medición calibrado según DKD-R 10-8 (edición 02/2020) debe constituir la base de las calibraciones según DKD-R 3-7 (edición 09/2018) - la histéresis del dispositivo de calibración debe incluirse en el presupuesto de incertidumbre según DKD-R 10-8.
Zitierform: Directriz DKD-R 10-8, Calibración estática de instalaciones de calibración para llaves dinamométricas, Edición 02/2020, Revisión 0, Physikalisch-Technische Bundesanstalt, Braunschweig y Berlín. DOI: 10.7795/550.20200825B
