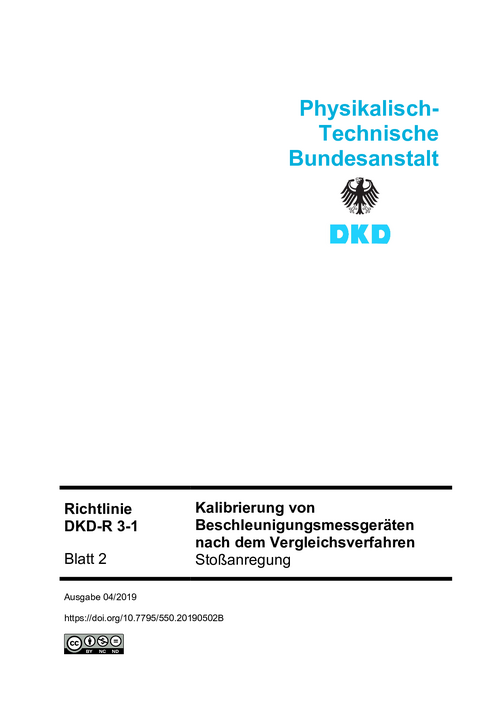

Titel: Kalibrierung von Beschleunigungsmessgeräten nach dem Vergleichsverfahren : Richtlinie DKD-R 3-1 Blatt 2
Autoren: Physikalisch-Technische Bundesanstalt, Braunschweig, Physikalisch-Technische Bundesanstalt (PTB), ISNI: 0000 0001 2186 1887
Beitragende: HostingInstitution: Physikalisch-Technische Bundesanstalt (PTB), ISNI: 0000 0001 2186 1887
Seiten:35
Sprache:de
DOI:10.7795/550.20190502B
Version:04/2019
Art der Ressource: Text / Technical Requirement
Herausgeber: Physikalisch-Technische Bundesanstalt (PTB)
Rechte: https://creativecommons.org/licenses/by-nc-nd/3.0/de/
CC by-nc-nd 3.0
Beziehungen: IsNewVersionOf: DOI 10.7795/550.20180823C
Daten: Verfügbar: 2019-05-03
Erstellt: 2019-04
Datei: Datei herunterladen (application/pdf) 2.24 MB (2346166 Bytes)
MD5 Prüfsumme: 73cce470cd8579cfcc8595e5dab93285
SHA256 Prüfsumme: 32b40cfd1ec6ab21370ccbe9a7dd67d6e313faf9e736225dc12ad86830d8cd58
Schlagworte: Beschleunigung ; Stoßanregung ; Kalibrierung ; DKD-Richtlinie ; Fassung 2019
Zusammenfassung: Diese Richtlinie geht auf Kalibrierverfahren ein, bei denen eine stoßförmige Beschleunigung mit einem Hammer-Amboss-System erzeugt wird. Sie gilt für die Kalibrierung von Beschleunigungsmessgeräten, die einen seismischen Aufnehmer beinhalten. Seismische Aufnehmer besitzen eine seismische Masse, die über ein nachgiebiges und u. U. ein dämpfendes Element mit einem Gehäuse verbunden ist und die in einem bestimmten Frequenzbereich proportional zu einer einwirkenden Beschleunigung ausgelenkt wird. Diese Auslenkung wird häufig durch Änderung von Widerständen, Kapazitäten und Induktivitäten oder durch Nutzung des piezoelektrischen Effekts in ein elektrisches Signal umgewandelt. Voraussetzung für die Stoßkalibrierung ist eine ausreichend hohe Resonanzfrequenz des Aufnehmers.
Bei Kalibriergegenständen, über die keine Informationen des Frequenzverhaltens vorliegen, sollte vor der Kalibrierung eine Frequenzgangbestimmung vorgenommen werden.
Die Richtlinie ergänzt Forderungen der ISO 16063-22 um Hinweise für den Umgang mit Kalibriereinrichtungen für Stoßanregung und beschreibt Kalibrierabläufe. Die Richtlinie beschränkt sich auf die Bestimmung des Stoß-Übertragungskoeffizienten von Beschleunigungsaufnehmern und -messketten, definiert als Verhältnis des Spitzenwertes der Ausgangsgröße (elektrische Spannung oder Ladung) zum Spitzenwert der Anregungsbeschleunigung.
Zitierform: Richtlinie DKD-R 3-1 Blatt 2 Kalibrierung von Beschleunigungsmessgeräten nach dem Vergleichsverfahren – Stoßanregung, Ausgabe 04/2019, Revision 0, Physikalisch-Technische Bundesanstalt, Braunschweig und Berlin. DOI: 10.7795/550.20190502B
