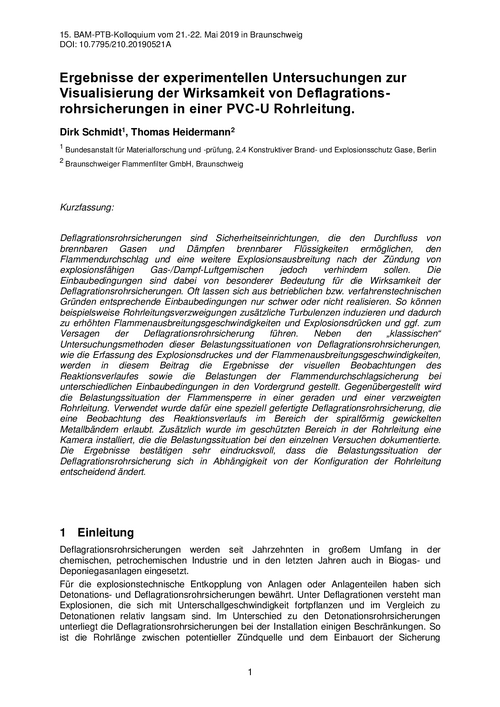

Titel: Ergebnisse der experimentellen Untersuchungen zur Visualisierung der Wirksamkeit von Deflagrationsrohrsicherungen in einer PVC-U Rohrleitung
Autoren: Schmidt, Dirk, Bundesanstalt für Materialforschung und -prüfung, Berlin
Heidermann, Thomas, Braunschweiger Flammenfilter GmbH, Braunschweig
Beitragende: HostingInstitution: Physikalisch-Technische Bundesanstalt (PTB), ISNI: 0000 0001 2186 1887
Seiten:10
Sprache:de
DOI:10.7795/210.20190521A
Art der Ressource: Text / Article
Herausgeber: Physikalisch-Technische Bundesanstalt (PTB)
Rechte: Vervielfältigung nur zum eigenen persönlichen Gebrauch.
Daten: Verfügbar: 2019-04-25
Datei: Datei herunterladen (application/pdf) 714.93 kB (732088 Bytes)
MD5 Prüfsumme: d85e4ce36a3194ff33f495927343a269
SHA256 Prüfsumme: b69ab26692ceedcbc1ee327db925af179d1748b183905c2e72a4235cca7c0e25
Schlagworte Explosionsschutz ; Flammendurchschlagsicherung ; Transparentes Rohr ; Deflagrationsrohrsicherung
Zusammenfassung: Deflagrationsrohrsicherungen sind Sicherheitseinrichtungen, die den Durchfluss von brennbaren Gasen und Dämpfen brennbarer Flüssigkeiten ermöglichen, den Flammendurchschlag und eine weitere Explosionsausbreitung nach der Zündung von explosionsfähigen Gas-/Dampf-Luftgemischen jedoch verhindern sollen. Die Einbaubedingungen sind dabei von besonderer Bedeutung für die Wirksamkeit der Deflagrationsrohrsicherungen. Oft lassen sich aus betrieblichen bzw. verfahrenstechnischen Gründen entsprechende Einbaubedingungen nur schwer oder nicht realisieren. So können beispielsweise Rohrleitungsverzweigungen zusätzliche Turbulenzen induzieren und dadurch zu erhöhten Flammenausbreitungsgeschwindigkeiten und Explosionsdrücken und ggf. zum Versagen der Deflagrationsrohrsicherung führen. Neben den „klassischen“ Untersuchungsmethoden dieser Belastungssituationen von Deflagrationsrohrsicherungen, wie die Erfassung des Explosionsdruckes und der Flammenausbreitungsgeschwindigkeiten, werden in diesem Beitrag die Ergebnisse der visuellen Beobachtungen des Reaktionsverlaufes sowie die Belastungen der Flammendurchschlagsicherung bei unterschiedlichen Einbaubedingungen in den Vordergrund gestellt. Gegenübergestellt wird die Belastungssituation der Flammensperre in einer geraden und einer verzweigten Rohrleitung. Verwendet wurde dafür eine speziell gefertigte Deflagrationsrohrsicherung, die eine Beobachtung des Reaktionsverlaufs im Bereich der spiralförmig gewickelten Metallbändern erlaubt. Zusätzlich wurde im geschützten Bereich in der Rohrleitung eine Kamera installiert, die die Belastungssituation bei den einzelnen Versuchen dokumentierte. Die Ergebnisse bestätigen sehr eindrucksvoll, dass die Belastungssituation der Deflagrationsrohrsicherung sich in Abhängigkeit von der Konfiguration der Rohrleitung entscheidend ändert.
Informationen zur Reihe: Dies ist ein Beitrag für das 15. BAM-PTB-Kolloquium zur chemischen und physikalischen Sicherheitstechnik am 21. und 22. Mai 2019 bei der PTB in Braunschweig.
Zitierform: Schmidt, Dirk ; Heidermann, Thomas. Ergebnisse der experimentellen Untersuchungen zur Visualisierung der Wirksamkeit von Deflagrationsrohrsicherungen in einer PVC-U Rohrleitung, 2019. Physikalisch-Technische Bundesanstalt (PTB). DOI: https://doi.org/10.7795/210.20190521A
